Kaçak Akım Rölesi

Kaçak akım rölesi, elektrik tesisatlarında güvenliği sağlamak amacıyla kullanılan önemli bir koruma cihazıdır. Elektriksel kaçaklar, can ve mal güvenliğini tehdit edebilecek ciddi tehlikeler oluşturabilir. Bu makalede, kaçak akım rölesinin tanımı, çalışma prensibi, türleri ve kullanım alanları detaylı bir şekilde ele alınacaktır.

Kaçak Akım Rölesi Nedir?

Kaçak akım rölesi (RCD – Residual Current Device), bir elektrik devresinde kaçak akım tespit ettiğinde devreyi otomatik olarak kesen bir güvenlik cihazıdır. Bu cihaz, elektriksel kaçakların neden olabileceği yangın, elektrik çarpması gibi tehlikeleri önlemek için kullanılır.

Çalışma Prensibi

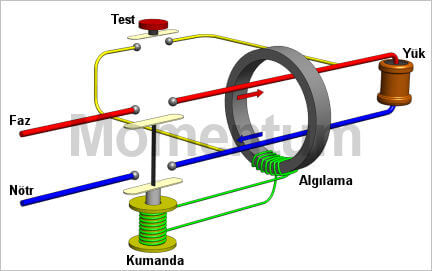

Kaçak akım rölesinin çalışma prensibi, faz ve nötr iletkenlerinden geçen akımların sürekli olarak izlenmesine dayanır. Normal çalışma koşullarında, fazdan geçen akımın tamamı nötrden geri döner. Ancak, bir kaçak akım durumu oluştuğunda, fazdan çıkan akımın bir kısmı nötrden geri dönmez ve bu durumda diferansiyel mekanizma devreye girer:

  1. Akım Trafosu: Faz ve nötr iletkenleri üzerinden geçen akımları algılar ve bu akımlar arasındaki farkı ölçer.
  2. Diferansiyel Mekanizma: Faz ve nötr akımları arasındaki fark belirli bir eşiği aşarsa (genellikle 30mA veya 300mA), bu durum bir kaçak akım olduğunu gösterir.
  3. Tetikleme Mekanizması: Kaçak akım tespit edildiğinde, röle devreyi otomatik olarak keser ve elektrik akışını durdurur.



Kaçak Akım Rölesi Türleri

Kaçak akım röleleri, kullanım alanlarına ve işlevlerine göre çeşitli türlere ayrılır:

  1. AC Tipi Kaçak Akım Rölesi: Alternatif akım (AC) kaçaklarını tespit eder. Ev ve ofis gibi genel uygulamalarda yaygın olarak kullanılır.
  2. A Tipi Kaçak Akım Rölesi: Hem AC hem de DC bileşenli kaçak akımları tespit eder. Endüstriyel ve ticari uygulamalarda kullanılır.
  3. B Tipi Kaçak Akım Rölesi: Yüksek frekanslı AC ve DC kaçak akımlarını tespit eder. Özellikle güneş enerjisi sistemleri ve elektrikli araç şarj istasyonlarında kullanılır.
  4. S Tipi (Zaman Gecikmeli) Kaçak Akım Rölesi: Kaçak akım tespit edildiğinde devreyi hemen kesmez, kısa bir süre gecikme ile devreyi keser. Bu, aşırı akım koruma cihazlarıyla koordineli çalışmasını sağlar.

Kullanım Alanları

Kaçak akım röleleri, geniş bir yelpazede uygulama alanına sahiptir:

  1. Evler ve Ofisler: Elektrik tesisatlarında kaçak akımların neden olabileceği elektrik çarpmalarına karşı koruma sağlar.
  2. Endüstriyel Tesisler: Üretim tesisleri, fabrikalar ve diğer endüstriyel ortamlarda elektriksel güvenlik sağlar.
  3. Ticari Binalar: Alışveriş merkezleri, oteller, hastaneler gibi ticari binalarda güvenlik sağlamak için kullanılır.
  4. Güneş Enerjisi Sistemleri: Fotovoltaik panellerin bulunduğu sistemlerde kaçak akım koruması sağlar.
  5. Elektrikli Araç Şarj İstasyonları: Elektrikli araçların güvenli bir şekilde şarj edilmesini sağlar.

Avantajlar ve Dezavantajlar

Avantajlar

  • Elektrik Çarpması Koruması: Kaçak akım tespit edildiğinde devreyi keserek insanları elektrik çarpmasından korur.
  • Yangın Riski Azaltma: Kaçak akımların neden olabileceği yangın riskini azaltır.
  • Kolay Kurulum: Mevcut elektrik tesisatlarına kolayca entegre edilebilir.
  • Geniş Kullanım Alanı: Hem evlerde hem de endüstriyel tesislerde kullanılabilir.

Dezavantajlar

  • Yanlış Tetikleme: Yüksek hassasiyet nedeniyle bazı durumlarda yanlış tetiklemeler olabilir.
  • Maliyet: Bazı gelişmiş kaçak akım röleleri yüksek maliyetli olabilir.
  • Bakım Gereksinimi: Düzenli olarak test edilmesi ve bakımının yapılması gerekebilir.



Kaçak akım röleleri, elektriksel güvenliği sağlamak için kritik öneme sahip cihazlardır. Hem evlerde hem de endüstriyel tesislerde can ve mal güvenliğini korumak amacıyla yaygın olarak kullanılırlar. Bu makalede, kaçak akım rölesinin tanımı, çalışma prensibi, türleri ve kullanım alanları detaylı bir şekilde ele alınmıştır. İleriye dönük olarak, teknolojideki gelişmeler ve yenilikler, kaçak akım rölelerinin daha da güvenilir ve etkili hale gelmesini sağlayacaktır.
