Multimetre

Multimetre, elektriksel büyüklüklerin ölçülmesinde kullanılan, çok işlevli bir elektronik ölçüm cihazıdır. Voltmetre, ampermetre ve ohmmetre gibi farklı ölçüm cihazlarının bir kombinasyonu olan multimetre, voltaj, akım ve direnç gibi temel elektriksel parametreleri ölçebilir. Modern multimetreler, dijital ve analog olarak iki ana kategoride sınıflandırılabilir.

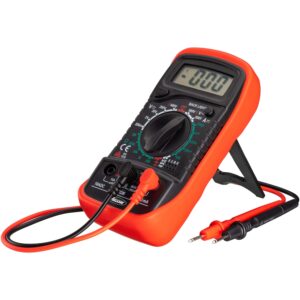

multimetre

Multimetre Çeşitleri

  1. Analog Multimetre:

    • Analog multimetreler, ölçülen değeri bir ölçek üzerinde gösteren bir ibre ile çalışır.
    • Analog cihazlar, ölçüm sırasında daha hassas ayar gerektirir ve okuma hatası yapma olasılığı daha yüksektir.
    • Genellikle hassas ve hızlı değişen sinyallerin ölçülmesinde tercih edilir.
  2. Dijital Multimetre (DMM):

    • Dijital multimetreler, ölçülen değeri bir dijital ekran üzerinde sayısal olarak gösterir.
    • Kullanımı kolaydır ve genellikle daha doğru sonuçlar verir.
    • Geniş bir ölçüm aralığına sahiptir ve çoğu modern cihazda otomatik aralık seçimi özelliği bulunur.

Multimetre İle Ölçülebilen Değerler

Multimetreler, çeşitli elektriksel büyüklükleri ölçebilirler:

  1. Voltaj (Gerilim):

    • AC (Alternatif Akım) ve DC (Doğru Akım) gerilim ölçümleri yapılabilir.
    • Gerilim ölçümünde, multimetre prob uçları devredeki iki nokta arasına bağlanır.
  2. Akım:

    • AC ve DC akım ölçümleri yapılabilir.
    • Akım ölçümünde, multimetre devreye seri olarak bağlanır.
  3. Direnç:

    • Direnç ölçümleri, bir devre elemanının veya malzemenin elektrik akımına karşı gösterdiği direnci belirlemek için kullanılır.
    • Direnç ölçümü yapılırken devre enerjisiz olmalıdır.
  4. Devamlılık (Süreklilik):

    • Süreklilik testi, bir devredeki elektriksel bağlantıların olup olmadığını kontrol etmek için kullanılır.
    • Süreklilik testinde, multimetre düşük bir gerilim uygular ve direnç değeri düşükse sesli bir uyarı verir.
  5. Diyot Testi:

    • Diyot testi, bir diyotun doğru çalışıp çalışmadığını kontrol etmek için kullanılır.
    • Bu test, diyotun ileri ve geri yönlerdeki gerilim düşüşlerini ölçer.

Multimetrenin Temel Bileşenleri

  1. Ekran:

    • Dijital multimetrelerde, ölçüm sonuçlarını gösteren LCD veya LED ekran bulunur.
    • Analog multimetrelerde ise bir ölçek ve ibre bulunur.
  2. Döner Anahtar (Seçim Kadranı):

    • Ölçüm türünü ve aralığını seçmek için kullanılır.
    • AC voltaj, DC voltaj, akım, direnç ve diğer ölçümler için farklı pozisyonlar bulunur.
  3. Prob Uçları:

    • Ölçüm yapılacak devreye bağlantı sağlamak için kullanılan kırmızı (pozitif) ve siyah (negatif) kablolar.
    • Farklı ölçümler için çeşitli problar kullanılabilir.
  4. Giriş Jakları:

    • Prob uçlarının multimetreye bağlandığı bağlantı noktaları.
    • Genellikle COM (common), V (voltaj), mA (miliamper) ve 10A gibi farklı giriş jakları bulunur.

Multimetre Kullanımında Dikkat Edilmesi Gerekenler

  1. Doğru Aralık Seçimi:

    • Ölçüm yapılacak değerin aralığını doğru seçmek, daha doğru sonuçlar elde etmek için önemlidir.
    • Otomatik aralık seçimi özelliği olan dijital multimetreler, kullanım kolaylığı sağlar.
  2. Prob Bağlantıları:

    • Prob uçlarını doğru bağlantı noktalarına yerleştirmek önemlidir.
    • Yanlış bağlantılar cihazın zarar görmesine veya yanlış ölçüm sonuçlarına neden olabilir.
  3. Güvenlik:

    • Yüksek gerilim veya akım ölçümleri yaparken dikkatli olunmalı ve uygun güvenlik önlemleri alınmalıdır.
    • Multimetrenin maksimum gerilim ve akım sınırlarına dikkat edilmelidir.

Multimetrenin Uygulama Alanları

Multimetreler, geniş bir uygulama yelpazesinde kullanılabilirler:

  1. Elektrik ve Elektronik Bakım:

    • Elektrik devrelerinin ve bileşenlerinin kontrolü ve bakımı için kullanılır.
    • Arıza tespitinde yardımcı olur.
  2. Eğitim ve Öğretim:

    • Elektrik ve elektronik derslerinde, öğrencilerin ölçüm becerilerini geliştirmek için kullanılır.
  3. Araştırma ve Geliştirme:

    • Yeni elektronik devrelerin tasarımı ve testi sırasında kullanılır.
  4. Ev Kullanımı:

    • Basit ev elektrik problemlerinin çözümünde, pillerin ve cihazların kontrolünde kullanılır.



Multimetreler, elektriksel büyüklüklerin ölçülmesinde vazgeçilmez bir araçtır. Çeşitli türleri ve geniş ölçüm kapasiteleri sayesinde, profesyonel teknisyenlerden amatör elektronik meraklılarına kadar geniş bir kullanıcı kitlesi tarafından kullanılabilir. Doğru ve güvenli bir şekilde kullanıldığında, multimetreler elektriksel devrelerin analizinde ve bakımında büyük kolaylık sağlar.

Bu makale, multimetrelerin ne olduğunu, temel çalışma prensiplerini, çeşitlerini ve kullanım alanlarını detaylı bir şekilde açıklamayı amaçlamaktadır. Umarız bu bilgiler, multimetreler hakkında daha iyi bir anlayış kazanmanıza yardımcı olmuştur.
