Optokuplör

Optokuplörler, modern elektronik ve mekatronik sistemlerde sıklıkla kullanılan önemli bileşenlerdir. Elektriksel yalıtım sağlama yetenekleri sayesinde birçok uygulamada kritik rol oynarlar. Bu makalede, optokuplörlerin tanımı, çalışma prensibi, türleri ve kullanım alanları detaylı bir şekilde ele alınacaktır.

Optokuplör Nedir?

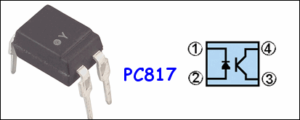

Optokuplör, optik yalıtım yoluyla elektrik sinyallerini bir devreden diğerine ileten bir elektronik bileşendir. Bir ışık kaynağı (genellikle LED) ve bir ışık algılayıcıdan (fotodiyot, fototransistör vb.) oluşur. Bu bileşenler, elektriksel yalıtımı sağlayan bir optik arayüz aracılığıyla birbirine bağlanır.

Temel Bileşenler

  1. LED (Light Emitting Diode): Giriş sinyalini optik sinyale dönüştüren bileşen.
  2. Fotodetektör: Işığı algılayan ve tekrar elektrik sinyaline çeviren bileşen.
  3. Optik İzolasyon Malzemesi: LED ve fotodetektör arasında elektriksel yalıtımı sağlayan malzeme.

Çalışma Prensibi

Optokuplörün çalışma prensibi oldukça basittir:

  1. Giriş tarafındaki LED’e bir elektrik sinyali uygulandığında, LED ışık yayar.
  2. Bu ışık, optik yalıtım malzemesi üzerinden geçerek fotodetektöre ulaşır.
  3. Fotodetektör, bu ışığı algılar ve buna karşılık gelen bir elektrik sinyali üretir.
  4. Böylece, giriş ve çıkış devreleri arasında elektriksel bir bağlantı olmadan sinyal iletimi sağlanır.



Optokuplör Türleri

Optokuplörler, kullanılan fotodetektör türüne göre sınıflandırılır:

  1. Fotodiyot Optokuplörler: Hızlı yanıt süreleri ve yüksek hız gerektiren uygulamalar için uygundur.
  2. Fototransistör Optokuplörler: Genel amaçlı uygulamalarda yaygın olarak kullanılır, orta hızlı ve yüksek kazançlıdır.
  3. Fototriyak Optokuplörler: AC akım kontrolü için kullanılır, özellikle triak tetikleme devrelerinde tercih edilir.
  4. FotoSCR Optokuplörler: Yüksek akım uygulamaları için uygundur.
  5. Lineer Optokuplörler: Analog sinyal iletiminde kullanılır, doğrusal çıkış sağlar.

Kullanım Alanları

Optokuplörler, geniş bir yelpazede uygulama alanına sahiptir:

  1. Güç Kaynağı İzolasyonu: Yüksek voltajlı devrelerde kontrol sinyallerinin düşük voltajlı kontrol devrelerinden izole edilmesi.
  2. Mikroişlemci ve Mikrodenetleyici Arayüzleri: Mikrodenetleyicilerin yüksek voltaj veya gürültülü ortamlarla güvenli bir şekilde iletişim kurmasını sağlar.
  3. Endüstriyel Otomasyon: Motor sürücüleri, sensörler ve kontrol sistemleri arasında elektriksel yalıtım.
  4. Telekomünikasyon: Sinyal izolasyonu ve gürültü azaltma.
  5. Tıbbi Cihazlar: Hastaya bağlanan cihazlarda elektriksel güvenlik sağlar.

Optokuplör Avantajları ve Dezavantajları

Avantajlar

  • Elektriksel Yalıtım: Giriş ve çıkış devreleri arasında mükemmel elektriksel yalıtım sağlar.
  • EMI ve RFI Direnci: Elektromanyetik girişim (EMI) ve radyo frekansı girişiminden (RFI) etkilenmez.
  • Hız: Hızlı sinyal iletimi sağlar (fotodiyot optokuplörlerde).
  • Uzun Ömür: Mekanik parça içermediğinden uzun ömürlüdür.

Dezavantajlar

  • Sınırlı Akım Kapasitesi: Yüksek akım taşıma kapasitesi sınırlıdır.
  • Isı Yönetimi: LED’in ısınması, uzun süreli kullanımlarda dikkat edilmesi gereken bir faktördür.
  • Hız Sınırlamaları: Fototransistör optokuplörler yüksek hız uygulamaları için uygun değildir.



Optokuplörler, mekatronik ve elektronik sistemlerde güvenli ve verimli sinyal iletimi sağlamak için vazgeçilmez bileşenlerdir. Elektriksel yalıtım kabiliyetleri ve geniş kullanım alanları sayesinde çeşitli endüstrilerde kritik bir rol oynarlar. Bu makalede, optokuplörlerin tanımı, çalışma prensibi, türleri ve kullanım alanları detaylı bir şekilde ele alınmıştır. İleriye dönük olarak, optokuplör teknolojisindeki gelişmeler ve yeni uygulama alanları, bu bileşenlerin önemini daha da artıracaktır.
