Elektronik ve mekatronik dünyasında, röleler temel bileşenlerden biridir ve geniş bir yelpazede kullanılırlar. Düşük güçlü bir sinyalle yüksek güçlü devreleri kontrol etme yetenekleri, onları endüstriyel otomasyondan ev aletlerine kadar birçok alanda vazgeçilmez kılar. Bu blog yazısında, üniversite öğrencileri, mühendisler ve teknoloji meraklıları için rölelerin ne olduğunu, nasıl çalıştığını, çeşitlerini ve kullanım alanlarını ayrıntılı bir şekilde ele alacağız. Ayrıca, rölelerin nasıl bağlanacağına dair pratik bilgiler sunacağız. Rölelerin dünyasına dalmaya hazır mısınız? Hadi başlayalım!

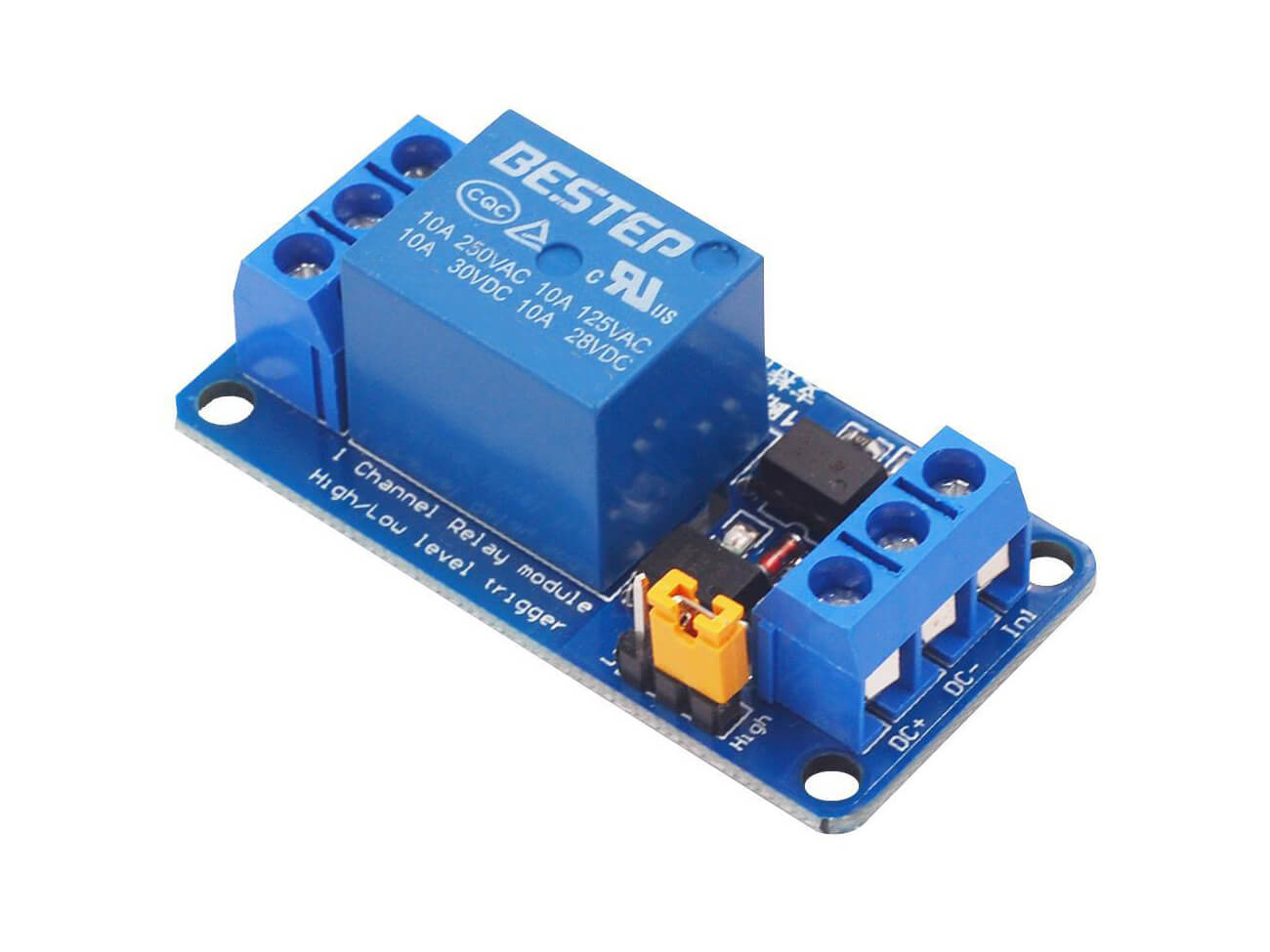

Röle Nedir?
Röle, elektriksel olarak çalıştırılan bir anahtardır. Bir elektromıknatıs kullanarak mekanik bir anahtarı işletir ve düşük güçlü bir sinyalle yüksek güçlü bir devreyi kontrol etmeyi sağlar. Röleler, kontrol devresi ile yük devresi arasında elektriksel yalıtım sağlar, bu da hem güvenliği artırır hem de devrelerin bağımsız çalışmasını mümkün kılar (Relay Basics).
Rölenin temel bileşenleri şunlardır:
Sargı (Coil): Elektrik akımı geçtiğinde manyetik alan oluşturan bakır tel bobin.
Kol (Armature): Manyetik alan tarafından çekilen hareketli parça.
Kontaklar (Contacts): Kolun hareketiyle açılıp kapanan anahtarlar.
Yay (Spring): Sargı enerjisizken kolu orijinal konumuna döndüren mekanizma.
Röleler, örneğin bir mikrodenetleyici ile yüksek voltajlı bir cihazı kontrol etmek için kullanılır. Bu, özellikle otomasyon ve güvenlik sistemlerinde kritik bir rol oynar.
Röle Nasıl Çalışır?
Rölenin çalışma prensibi, elektromanyetik indüksiyona dayanır (How Relays Work). Rölenin iç yapısını anlamak için şu adımları inceleyelim:
Sargı: Bakır telden yapılmış bobin, kontrol sinyaliyle enerjilendiğinde manyetik alan oluşturur.
Demir Çekirdek: Sargının içinde, manyetik alanı yoğunlaştıran bir demir çekirdek bulunur.
Kol: Manyetik alan, hareketli kolu çeker.
Kontaklar: Kolun hareketiyle, hareketli kontaklar sabit kontaklarla temas eder veya ayrılır.
Yay: Sargı enerjisizken, yay kolu geri iter ve kontaklar orijinal konumuna döner.
Çalışma Süreci:
Kontrol sinyali (örneğin, 5V DC) sargıya uygulandığında, manyetik alan oluşur.
Bu manyetik alan, kolu çeker ve hareketli kontağı sabit kontakla birleştirir, böylece yük devresi kapanır.
Kontrol sinyali kesildiğinde, yay kolu geri iter, kontaklar ayrılır ve yük devresi açılır.
Rölelerin kontak yapıları farklı olabilir:
SPST (Single Pole Single Throw): Tek kontak, tek yönlü anahtar.
SPDT (Single Pole Double Throw): Tek kontak, iki yönlü anahtar.
DPST (Double Pole Single Throw): Çift kontak, tek yönlü anahtar.
DPDT (Double Pole Double Throw): Çift kontak, iki yönlü anahtar.
Bu yapılar, rölenin kontrol edebileceği devre sayısını ve türünü belirler.
Röle Çeşitleri
Röleler, farklı uygulamalara uygun çeşitli türlerde bulunur (Relay Types). Aşağıdaki tablo, en yaygın röle türlerini ve kullanım alanlarını özetler:
Röle Türü | Açıklama | Kullanım Alanı |
|---|---|---|
Elektromanyetik Röle (EMR) | Mekanik kontaklar kullanır, uygun maliyetlidir | Genel amaçlı kontrol sistemleri |
Katı Hal Rölesi (SSR) | Yarı iletken tabanlı, mekanik parça içermez | Hızlı anahtarlama, sessiz çalışma |
Zaman Rölesi | Belirli bir süre sonra devreyi açar/kapatır | Zamanlama uygulamaları |
Güvenlik Rölesi | Aşırı akım veya gerilimde devreyi korur | Koruma sistemleri |
Çoklu Kontaklı Röle | Birden fazla devreyi aynı anda kontrol eder | Kompleks otomasyon sistemleri |
Elektromanyetik Röleler (EMR): Mekanik kontaklar kullanır ve genellikle daha ekonomiktir. Ancak, kontaklarda zamanla aşınma olabilir.
Katı Hal Röleleri (SSR): Yarı iletken cihazlar kullanır, bu nedenle daha uzun ömürlüdür ve sessiz çalışır. Hızlı anahtarlama gerektiren uygulamalarda tercih edilir.
Zaman Röleleri: Belirli bir süre sonra devreyi açıp kapatır, örneğin aydınlatma kontrolünde kullanılır.
Güvenlik Röleleri: Aşırı akım veya gerilim gibi durumlarda devreyi korur, motor koruma sistemlerinde yaygındır.
Çoklu Kontaklı Röleler: Birden fazla devreyi aynı anda kontrol etmek için kullanılır, endüstriyel otomasyonda sıkça tercih edilir.
Her röle türü, belirli bir uygulama için optimize edilmiştir ve doğru seçimi yapmak, sistem performansını artırır.
Rölelerin Kullanım Alanları
Röleler, elektronik ve elektrik sistemlerinde geniş bir yelpazede kullanılır (Relay Applications). İşte bazı örnekler:
Endüstriyel Otomasyon: Konveyör bantları, motorlar veya robotik sistemler gibi cihazları kontrol etmek için. Örneğin, bir PLC (Programlanabilir Lojik Kontrolör) düşük güçlü bir sinyalle bir motoru çalıştırmak için röle kullanabilir.
Otomotiv: Farlar, klimalar veya kapı kilit sistemleri gibi bileşenleri kontrol etmek için. Örneğin, anahtar çevrildiğinde röle farları açar.
Ev Aletleri: Çamaşır makineleri, bulaşık makineleri veya fırınlarda güç yönetimi için. Örneğin, bir program belirli bir aşamada ısıtıcıyı çalıştırmak için röle kullanır.
Güvenlik Sistemleri: Yangın veya hırsız alarm sistemlerinde. Örneğin, bir duman sensörü tetiklendiğinde röle alarmı çalıştırır.
Radyo Frekansı Uygulamaları: Yüksek frekanslı sinyalleri yönlendirmek için, örneğin radyo vericilerinde.
Röleler, yüksek güçlü yükleri düşük güçlü sinyallerle kontrol etme yetenekleri sayesinde bu alanlarda vazgeçilmezdir. Ayrıca, devreler arasında yalıtım sağlayarak güvenliği artırır.
Röle Nasıl Bağlanır?
Röleyi doğru bağlamak, güvenli ve etkili çalışması için kritik öneme sahiptir (Relay Wiring). Tipik bir 5 pinli röle bağlantısı şu şekildedir:
Pin 1 ve Pin 2: Sargı pinleri. Kontrol sinyali (örneğin, 5V DC) bu pinlere uygulanır.
Pin 3: Ortak (COM) pin. Kontrol edilecek devrenin bir ucu buraya bağlanır.
Pin 4: Normalde Açık (NO) pin. Röle enerjilendiğinde COM ile bağlantı kurar.
Pin 5: Normalde Kapalı (NC) pin. Röle enerjisizken COM ile bağlantı kurar.
Bağlantı Adımları:
Sargı pinlerine (1 ve 2) bir kontrol sinyali bağlayın. Bu, bir anahtar, mikrodenetleyici (örneğin, Arduino) veya başka bir kontrol cihazı olabilir.
Kontrol etmek istediğiniz cihazın (örneğin, bir lamba) bir ucunu COM (3) pine bağlayın.
Cihazın diğer ucunu NO (4) pine bağlayın, eğer röle enerjilendiğinde devrenin kapanmasını istiyorsanız.
NC (5) pini, röle enerjisizken devrenin kapalı olmasını istediğiniz durumlarda kullanılır, ancak genellikle NO tercih edilir.
Örnek Bağlantı:
Bir lambayı kontrol etmek için:
Lambanın bir ucunu COM (3) pine, diğer ucunu NO (4) pine bağlayın.
Lambanın çalışması için gerekli güç kaynağını (örneğin, 220V AC) bağlayın.
Kontrol sinyali (örneğin, bir anahtar) kapalıyken röle enerjisizdir, kontaklar açıktır ve lamba yanmaz.
Kontrol sinyali uygulandığında, röle enerjilenir, kontaklar kapanır ve lamba yanar.
Dikkat Edilmesi Gerekenler:
Rölenin ampaj kapasitesi, kontrol edilecek yükün gereksinimlerine uygun olmalıdır.
Yüksek voltajlı devrelerde güvenlik önlemleri alınmalı, örneğin uygun yalıtım kullanılmalıdır.
Kontrol sinyali için genellikle bir diyot (flyback diyot) kullanılarak rölenin sargısından kaynaklanan geri EMF (elektromotor kuvvet) korunmalıdır.
Röleler, elektronik ve elektrik mühendisliğinde temel bir bileşen olarak öne çıkar. Düşük güçlü sinyallerle yüksek güçlü devreleri kontrol etme yetenekleri, onları endüstriyel otomasyon, otomotiv, ev aletleri ve güvenlik sistemleri gibi birçok alanda vazgeçilmez kılar. Bu makalede, rölelerin ne olduğunu, nasıl çalıştığını, çeşitlerini, kullanım alanlarını ve nasıl bağlanacağını ayrıntılı bir şekilde ele aldık. Umarız bu bilgiler, rölelerin elektronik dünyasındaki önemini anlamanıza yardımcı olmuştur.
