Rondela: Çeşitleri, Kullanım Alanları ve Teknik Özellikleri

Rondelalar, cıvata, somun ve vida gibi bağlantı elemanlarıyla birlikte kullanılan, genellikle metal veya plastikten yapılmış, halka şeklinde parçalardır. Temel işlevleri, bağlantı elemanının bağlandığı yüzeye uyguladığı basıncı dağıtarak yüzeyin zarar görmesini engellemek, bağlantının daha güvenli ve sağlam olmasını sağlamaktır. Ayrıca, titreşimden kaynaklanan gevşemeyi önlemeye, boşlukları doldurmaya ve sızdırmazlık sağlamaya da yardımcı olabilirler. Rondelalar, endüstrinin birçok alanında, otomotivden inşaata, makine imalatından elektronik cihazlara kadar yaygın olarak kullanılmaktadır.

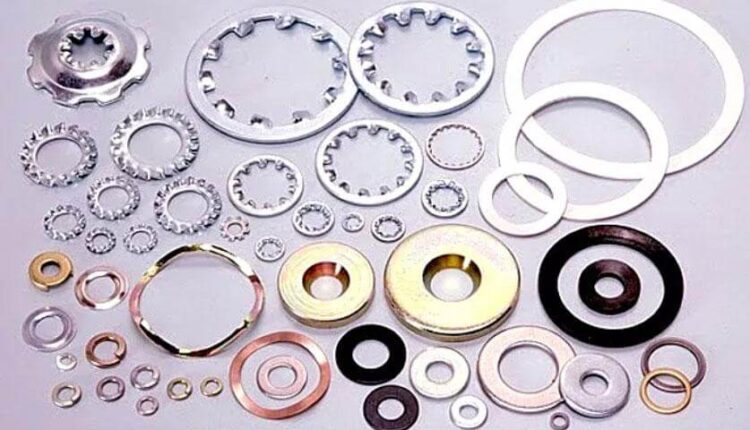

Rondela Çeşitleri:

  • Düz Rondelalar: En sık kullanılan rondela türüdür. Cıvata başının veya somunun temas yüzeyini genişleterek basıncı dağıtırlar. Standart (DIN 125, ISO 7089) ve geniş (DIN 9021, ISO 7093) tipleri mevcuttur. Geniş rondelalar, daha geniş bir yüzey alanına basınç uygulamak gerektiğinde kullanılır.

    • DIN 125 / ISO 7089 (Standart Düz Rondela): Genel amaçlı uygulamalar için uygundur.
    • DIN 9021 / ISO 7093 (Geniş Düz Rondela): Daha geniş temas yüzeyi gerektiren, yumuşak malzemelerle yapılan bağlantılar için idealdir.
  • Yaylı Rondelalar (Segmanlar): Titreşim ve dinamik yüklerin etkisinden kaynaklanan gevşemeyi önlemek için tasarlanmışlardır. Helisel yaylı rondelalar (DIN 127, DIN 7980), yük altında sıkışarak bir yay kuvveti oluşturur ve bağlantının sabit kalmasına yardımcı olur. Konik yaylı rondelalar (DIN 6796) ise daha yüksek yay kuvveti gerektiren uygulamalar için uygundur.

    • DIN 127 / DIN 7980 (Helisel Yaylı Rondela): Titreşimli ortamlarda cıvata ve somunların gevşemesini engeller.
    • DIN 6796 (Konik Yaylı Rondela): Daha yüksek ön yükleme kuvvetleri ve ağır hizmet uygulamaları için kullanılır.
  • Kilit Rondelaları: Civata ve somunların kendiliğinden gevşemesini tamamen engellemek için özel tasarımlara sahiptirler. Yıldız kilit rondelaları, tırtıklı kilit rondelaları ve dişli kilit rondelaları gibi farklı tipleri vardır. Bu rondelalar, yüzeye dişleri veya tırtıklarıyla tutunarak dönmeyi engellerler.

    • Yıldız Kilit Rondelası: Dişli yapısı sayesinde yüzeye sıkıca tutunur ve dönmeyi engeller.
    • Tırtıklı Kilit Rondelası: Yüzeydeki tırtıklar sayesinde sürtünmeyi artırarak gevşemeyi önler.
  • Pul Rondelalar (Contalı Rondelalar): Bağlantı noktasında sızdırmazlık sağlamak için conta malzemesi (kauçuk, fiber vb.) ile birlikte kullanılan rondelalardır. Su, yağ veya gaz sızıntısını önlemek için kullanılırlar.

  • Özel Amaçlı Rondelalar: Belirli uygulamalar için özel olarak tasarlanmış rondelalardır. Örneğin, küresel rondelalar eğimli yüzeylerde kullanılırken, konik rondelalar konik bağlantılar için uygundur.

Rondela Malzemeleri:

  • Çelik: Karbon çeliği (genel amaçlı), paslanmaz çelik (A2, A4 – korozyon direnci)
  • Pirinç ve Bakır: Elektrik iletkenliği, korozyon direnci
  • Alüminyum: Hafiflik, korozyon direnci
  • Plastik: Yalıtım, korozyon direnci, hafiflik

Rondela Boyutları ve Standartları:

(Bu bölüme ilgili standartlardan tablolar ve teknik çizimler eklenecektir. Örneğin, DIN 125, DIN 9021, DIN 127, DIN 7980, DIN 6796 standartlarına ait boyut tabloları ve teknik çizimleri.)

Rondela Seçimi ve Uygulama Esasları:

  • Bağlantı Türü: Cıvata, somun, vida tipi
  • Uygulanan Yük: Statik/dinamik yükler
  • Titreşim Seviyesi: Kilit/yaylı rondela seçimi
  • Ortam Koşulları: Korozyon, sıcaklık, nem
  • Yüzey Malzemesi: Sertlik, pürüzlülük

Rondelaların Avantajları ve Dezavantajları:

Rondela TipiAvantajlarıDezavantajları
Düz RondelaBasit, ucuz, basınç dağıtımıGevşemeye karşı düşük direnç
Yaylı RondelaGevşemeye karşı dirençYüksek yüklerde etkisiz
Kilit RondelasıGevşemeyi tamamen engellerMontajı daha zor
Pul RondelaSızdırmazlık sağlarYüksek yüklere uygun değil

Rondela Üretim Yöntemleri:

  • Presleme
  • Kesme
  • Dövme



Rondelalar, bağlantı elemanları arasında kritik bir role sahiptir. Doğru rondela seçimi ve uygulaması, bağlantıların güvenliğini, dayanıklılığını ve performansını artırır. Uygulama gereksinimlerini dikkatlice değerlendirmek ve uygun rondela tipini seçmek önemlidir.
